矿用防爆智能模块集成制冷机组

2022-09-19 15:24 北京鑫源九鼎科技有限公司官网

二维码

矿用防爆智能模块集成制冷机组是在井下集中降温和井下局部降温系统的基础上，吸收这两种降温系统的优点，采用模块化设计而成。设备体积小，安装简单，即可单机安装在采掘面附近进行局部制冷降温，也可在采区或井底车场专用硐室内多机组并联组成区域集中制冷降温或全矿井集中制冷降温系统。

矿用防爆智能模块集成制冷机组的单机可做局部制冷系统，多机组合并联可做集中制冷系统，相比大型制冷机组，模块集成制冷可将制冷站尽量前移，缩短输冷距离，降低冷损，提高制冷效率。

01 主要特点

压缩机类型：螺杆压缩机、开启式布置。蒸发器和冷凝器均为壳管式，蒸发器进出水压力4MPa，冷凝器管程高压，设计进出水压力4-16MPa。

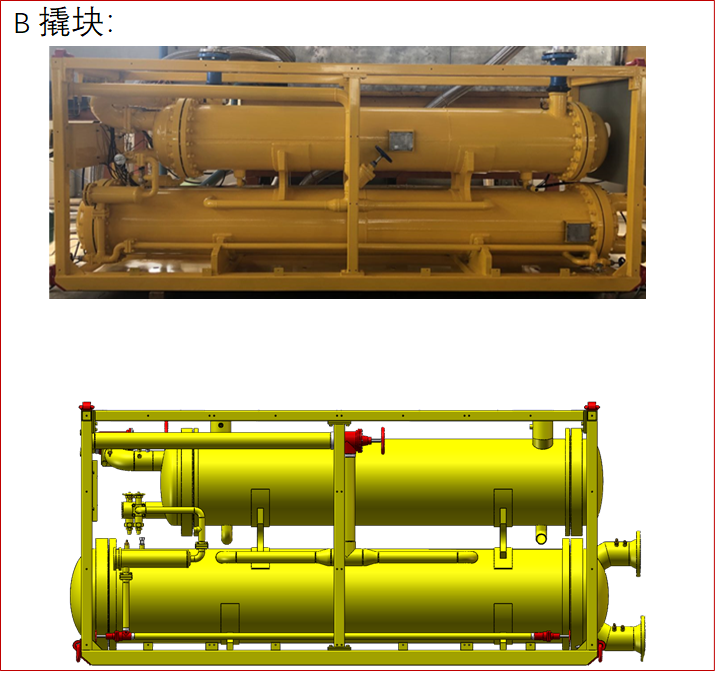

机组结构：分AB二个部分，A为机械撬块，由电机、压缩机、油分及控制系统等组成，B为换热撬块，由壳管式冷凝器和壳管式蒸发器组成。各模块外表面有钢板防护。

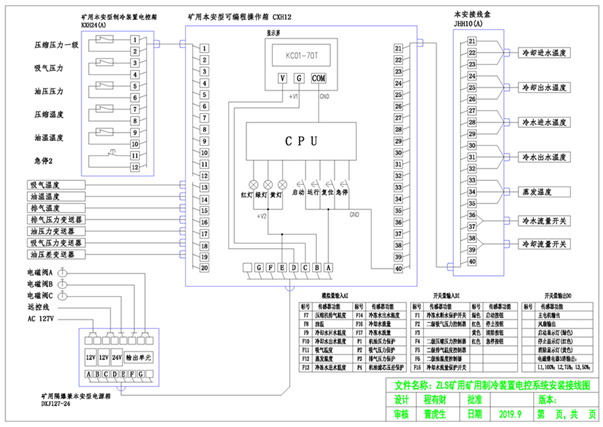

控制系统：本质安全型，采用PLC技术对降温系统中各设备进行控制，可针对不同地理区域现场设备实现联控联调的分布式智能化控制。

灵活应用：AB撬块共同组成独立制冷单元的制冷模块（A撬块+B撬块=制冷模块），多制冷模块化组合设计，每个模块既可以单独运转，也可以通过集中控制系统实现联合运行，方便降温系统制冷容量的调节。布置方式灵活，矿方可以根据资金及热害情况，先上一定数量的制冷模块，待资金充裕时可以再追加设备，利于缓解资金压力。

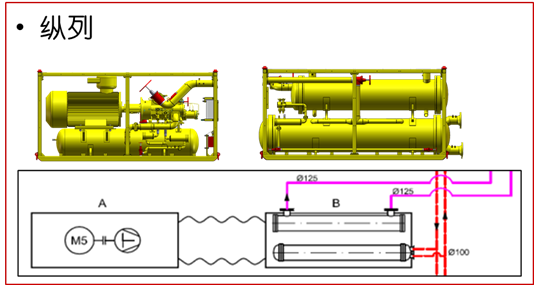

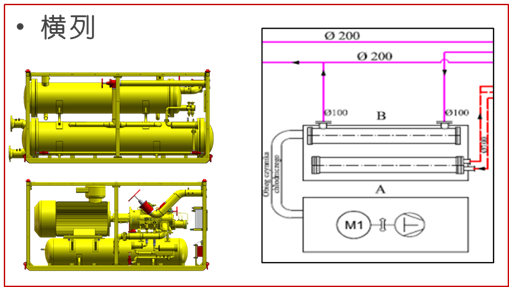

02 机组结构

03 制冷原理

机组制冷时，压缩机将蒸发器内低温低压制冷剂吸入气缸，经过压缩机做功，制冷剂蒸汽被压缩成高温高压气体，经排气管道进入冷凝器内，高温高压的制冷剂气体在冷凝器内与冷却水进行热交换，把热量传给冷却水带走，而制冷剂气体凝结为高压液体。从冷凝器出来的高压液体经热力膨胀阀节流降压后进入蒸发器，在蒸发器内，低压液体制冷剂吸收冷冻水的热量而气化，使冷冻水降温冷却，成为所需要的低温用水。气化后的制冷剂气体重新被压缩机吸入进行压缩，排入冷凝器，这样周而复始不断循环，实现对冷冻水的冷却。

从机组出来的冷冻水，通过管路输送到末端装置-空冷器，与通过空冷器的热空气发生热交换，在此过程中，冷冻水由于吸收空气的热量而温度上升，通过空冷器的热空气经过热交换后温度下降成为冷空气，冷空气在风机的带动下进入降温地点从而降低环境温度，而温度上升后的冷冻水在水泵的作用下重新进入机组进行制冷，如此循环从而达到连续制冷的目的。
