德矿九鼎空冷器介绍

2023-03-20 10:05 北京鑫源九鼎科技有限公司
二维码

NO. 1高效低阻空冷器介绍

创新专利技术

      换热管采用扁铜管,弯成蛇形状顺风排布。蛇形管设计为两种,一种顶端为大半径,底端为小半径,另一种正好相反。把这两种蛇形管大小半径相套叠加在一起排布为一组管,有效地提高了固定空间内铜管的排布密度,降低了通风阻力。避免了弯管半径处相叠加,排布不整齐的问题。经测试,与传统的圆管螺旋排列,风阻降低了15%,换热效率提高20%。

特点 规格 用途

特点:空冷器是冷水降温系统的末端设备,直接冷却工作面进风,距离工作面近、冷量利用率高、降温效果好,体积小、移动安装方便;其壳体采用热镀锌工艺,在煤矿井下环境中与同类厂家相比更耐腐蚀,使用寿命更长;

规格:常用规格300kW、400kW、450kW;

用途:与冷水机组配套使用、一般安装在综采工作面进风巷距离工作面200m范围内或距离掘进头200m范围内。


NO. 2 德矿九鼎空冷器与外厂空冷器对比

德矿九鼎空冷器

外厂空冷器


NO.3 常用空冷器的主要技术参数


NO.4 掘进工作面空冷器布置方式

★空冷器安设在距离风筒出口不超过500m处,随着掘进面的推进而随之定期向前移动。

★当掘进巷道设计长度不超过1000m或掘进头热害不太严重时,空冷器可安设在向掘进工作面供风局扇后面固定不动。


NO.5 回采工作面空冷器布置方式

一般多台空冷器(分组)安装在距离采面下口不超过500m进风巷内,随采面生产而定期移动。


NO.6   空冷器部分用户目录

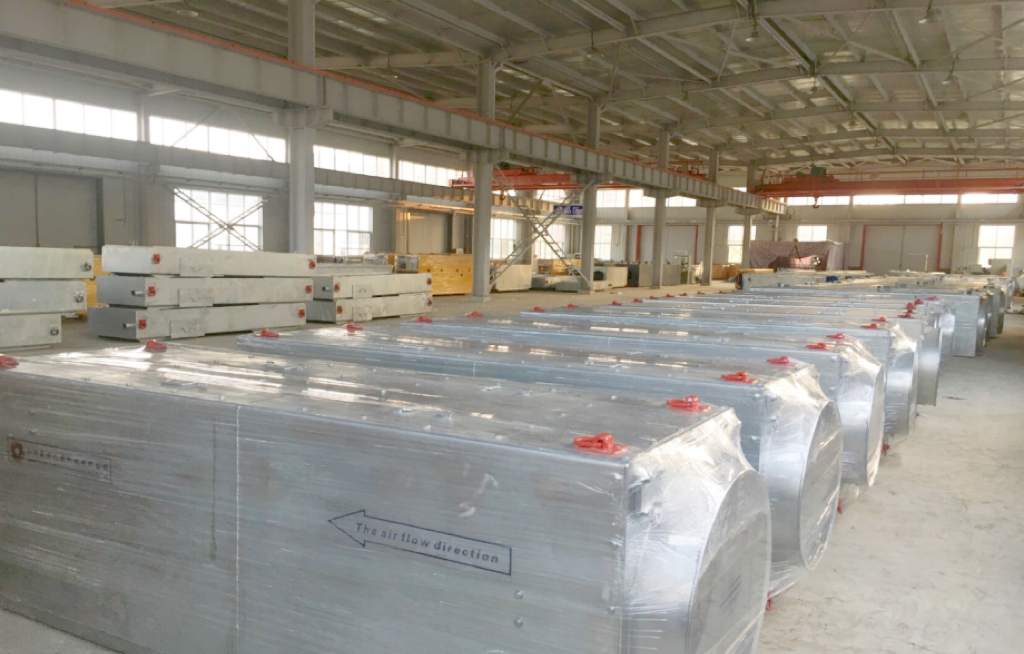

NO.7 设备发货前仓库实景图
